AH500 Series

AH500 | AH560 | AH-EMC

AH500 | AH560 | AH-EMC

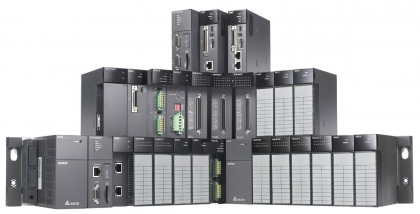

Высокопроизводительный ПЛК для крупных систем:

  • Решение для систем автоматизации среднего уровня
  • Модульная конструкция
  • Высокоинтегрированное ПО
  • Усовершенствованная аппаратная часть

Контроллер модульного типа для обработки большого количества точек ввода/вывода, организации большого объема вычислений и логики, построения территориально распределённой системы с поддержкой всех основных протоколов передачи данных.

Высокая производительность
  • Процессор 32-бит
  • Объем прикладной программы: до 384k шагов
  • DI/DO до 4352
  • AI/AO до 544
  • Регистры данных – до 128К слов,
  • буферные регистры данных - до 128К слов
  • Количество функциональных блоков до 4096 ед.
ЦПУ управления движением по EtherCAT (AHxxEMC-xx)
  • Поддерживает установку в слот ЦПУ в блоке управления движением или в слот модуля в связке с другим ЦПУ.
  • Встроенный порт EtherCAT (до 100 Мбит/сек)
  • Встроенный порт Ethernet (100 Мбит/сек)
  • Cлот для карт памяти Micro SD, порт micro-USB для загрузки программ
  • Библиотека функциональных блоков движения PLCOpen
  • Поддержка EtherNet/IP
Функции управления движением
  • Импульсные модули поддерживают до 4-х осей
  • 3-х осевая линейная/круговая интерполяция
  • Готовые инструкции управления движением
  • Поддержка функций MPG и электронной редукции
  • Функция высокоскоростного захвата/сравнения
Возможность «горячей» замены модулей
  • Упрощает обслуживание системы при выходе из строя одного модуля - его можно заменить не останавливая производство.
Распределённая система
  • Построение территориально распределённой системы с передачей данных по внутренней шине без станций удалённого ввода вывода.
  • Расстояние между шасси - до 100 м по витой паре и до 2000 м по оптоволокну.

AH-EMC

AH-EMC

Контроллер движения с EtherCAT серии AH500


ЦПУ AH-EMC с прошивкой 2.02 поддерживают установку в слот ЦПУ в блоке управления движением или в слот модуля расширения в связке с другим ЦПУ AH500. При использовании AH-EMC в качестве ЦПУ управления движением он устанавливается на свои шасси, указанные на этой странице, а модули расширения выбираются из серии AH500.

При использовании AH-EMC в качестве модуля расширения он устанавливается на стандартные шасси AH500 в слот расширения.

Название Цена Количество
AH08EMC-5A ЦПУ, Контроллер движения EtherCAT, 18DI/4DO, 8 осей, PLCOpen FBs, 256К шагов, mini USB, Ethernet, Micro SD 1964
AH10EMC-5A ЦПУ, Контроллер движения EtherCAT, 18DI/4DO, 16 осей, PLCOpen FBs, 256К шагов, mini USB, Ethernet, Micro SD 2292
AH20EMC-5A ЦПУ, Контроллер движения EtherCAT, 18DI/4DO, 32 осей, PLCOpen FBs, 256К шагов, mini USB, Ethernet, Micro SD 2619
AHBP00M2-5A Шасси для контроллера движения EtherCAT на 1 слот 136
AHBP03M2-5A Шасси для контроллера движения EtherCAT на 3 слота 222
AHBP05M2-5A Шасси для контроллера движения EtherCAT на 5 слотов 289

AH560

Резервируемые контроллеры серии AH500


Название Цена Количество
AHCPU560-EN2 Резервируемое ЦПУ, 1M шагов, 8 шасси расширения, микро SD, LAN, RS232, RS485, мини USB, optic port 3729
UC-FB010-02A Оптоволоконный кабель мультимодовый 1 м для резервируемых ЦПУ AH560 45
AHBP04MR1-5A Несущая рама под резервируемое ЦПУ AH560 и 4 модуля 249
AHBP06ER1-5A Несущая рама под расширение на 6 модулей для резервируемой системы 373
AHBP06MR1-5A Несущая рама под резервируемое ЦПУ AH560 и 6 модулей
AHBP08ER1-5A Несущая рама под расширение на 8 модулей для резервируемой системы 435
AHBP08MR1-5A Несущая рама под резервируемое ЦПУ AH560 и 8 модулей

AH500

Название Цена Количество
AH02HC-5A Модуль высокоскоростных счётчиков для АН500 на 2 канала 728
AH04AD-5A Модуль для АН500 на 4 AI, потенциальный и токовый режимы, съёмный клеммный блок 550
AH04DA-5A Модуль для АН500 на 4 AO, потенциальный и токовый режимы, съёмный клеммный блок 610
AH04HC-5A Модуль высокоскоростных счётчиков для АН500 на 4 канала 1091
AH04PT-5A Температурный модуль для АН500 на 4 термосопротивления PT100/1000; Ni100/Ni1000, 2/3/4 провода, съёмный клеммный блок 679
AH04TC-5A Температурный модуль для АН500 на 4 термопары (J, K, R, S, T, E, N), съёмный клеммный блок 491
AH05PM-5A Модуль позиционирования для АН500 на 2 оси, G-коды, импульсные входы/выходы 872
AH06XA-5A Модуль для АН500 на 4 AI/2 AO, потенциальный и токовый режимы, съёмный клеммный блок 670
AH08AD-5B Модуль для АН500 на 8 AI, потенциальный режим, съёмный клеммный блок 682
AH08AD-5C Модуль для АН500 на 8 AI, токовый режим, съёмный клеммный блок 683
AH08DA-5B Модуль для АН500 на 8 AO, потенциальный режим, съёмный клеммный блок 720
AH08DA-5C Модуль для АН500 на 8 AO, токовый режим, съёмный клеммный блок 719
AH08PTG-5A Температурный модуль для АН500 на 8 термосопротивлений PT100/1000; Ni100/Ni1000, 2/3/4 провода, изолированные входы, съёмный клеммный блок 778
AH08TC-5A Температурный модуль для АН500 на 8 термопар (J, K, R, S, T, E, N), съёмный клеммный блок 636
AH10COPM-5A Модуль CANOpen Master для АН500 616
AH10DNET-5A Модуль DeviceNet Master для АН500 616
AH10EN-5A Модуль Ethernet для АН500 (Modbus TCP) 728
AH10PFBM-5A Модуль PROFIBUS Master для АН500 1111
AH10PFBS-5A Модуль PROFIBUS slave для АН500 907
AH10PM-5A Модуль позиционирования для АН500 на 6 осей, G-коды, импульсные входы/выходы 1306
AH10SCM-5A Модуль дополнительных СОМ-портов, 2хRS485/RS422, Modbus ASCII/RTU, BACnet MS/TP slave 547
AH15PM-5A Модуль позиционирования для АН500 на 4 осей, G-коды, импульсные входы/выходы 1315
AH16AM10N-5A Модуль для АН500 на 16 DI 24 VDC, съёмный клеммный блок 149
AH16AM30N-5A Модуль для АН500 на 16 DI 100-240 VAC, съёмный клеммный блок 220
AH16AN01P-5A Модуль для АН500 на 16 DO (PNP), съёмный клеммный блок 191
AH16AN01R-5A Модуль для АН500 на 16 DO (реле), съёмный клеммный блок 209
AH16AN01S-5A Модуль для АН500 на 16 DO (симистор), съёмный клеммный блок 224
AH16AN01T-5A Модуль для АН500 на 16 DO (NPN), съёмный клеммный блок 155
AH16AP11P-5A Модуль для АН500 на 8 DI 24 VDC/8 DO (PNP), съёмный клеммный блок 170
AH16AP11R-5A Модуль для АН500 на 8 DI 24 VDC/8 DO (реле), съёмный клеммный блок 179
AH16AP11T-5A Модуль для АН500 на 8 DI 24 VDC/8 DO (NPN), съёмный клеммный блок 157
AH16AR10N-5A Модуль для АН500 на 16 быстродействующих входов, 24 VDC, съёмный клеммный блок 193
AH20MC-5A Модуль позиционирования для АН500 на 12 осей, G-коды, для сети DMCNet 2134
AH32AM10N-5A Модуль для АН500 на 32 DI 24 VDC, клеммный блок 291
AH32AM10N-5B Модуль для АН500 на 32 DI 24 VDC, разъём DB37 270
AH32AM10N-5C Модуль для АН500 на 32 DI 24 VDC, разъём IDC-40 280
AH32AN02P-5A Модуль для АН500 на 32 DO (PNP), клеммный блок 334
AH32AN02P-5B Модуль для АН500 на 32 DO (PNP), разъём DB37 319
AH32AN02P-5C Модуль для АН500 на 32 DO (PNP), разъём IDC-40 319
AH32AN02T-5A Модуль для АН500 на 32 DO (NPN), клеммный блок 301
AH32AN02T-5B Модуль для АН500 на 32 DO (NPN), разъём DB37 270
AH32AN02T-5C Модуль для АН500 на 32 DO (NPN), разъём IDC-40 280
AH64AM10N-5C Модуль для АН500 на 64 DI 24 VDC, 2 разъёма IDC-40 448
AH64AN02P-5C Модуль для АН500 на 64 DO (PNP), 2 разъёма IDC-40 512
AH64AN02T-5C Модуль для АН500 на 64 DO (NPN), 2 разъёма IDC-40 448
AHCPU500-EN Базовый модуль CPU500, мини USB, 1хRS232/485, Ethernet, MicroSD-карта, 512 I/O, 16К шагов, DM 16K слов 725
AHCPU500-RS2 Базовый модуль CPU500, мини USB, 2хRS232/485, MicroSD-карта, 512 I/O, 16К шагов, DM 16K слов 400
AHCPU510-EN Базовый модуль CPU510, мини USB, 1хRS232/485, Ethernet, MicroSD-карта, 1024 I/O, 64К шагов, DM 32K слов, 1 расширение локальных I/O 1091
AHCPU510-RS2 Базовый модуль CPU510, мини USB, 2хRS232/485, MicroSD-карта, 1024 I/O, 64К шагов, DM 32K слов, 1 расширение локальных I/O 491
AHCPU520-EN Базовый модуль CPU520, мини USB, 1хRS232/485, Ethernet, MicroSD-карта, 2048 I/O, 128К шагов, DM 64K слов, 3 расширения локальных I/O 1235
AHCPU520-RS2 Базовый модуль CPU520, мини USB, 2хRS232/485, MicroSD-карта, 2048 I/O, 128К шагов, DM 64K слов, 3 расширения локальных I/O 528
AHCPU530-EN Базовый модуль CPU530, мини USB, 1хRS232/485, Ethernet, MicroSD-карта, 4096 I/O, 256К шагов, DM 64K слов, 7 расширений локальных I/O 1382
AHCPU530-RS2 Базовый модуль CPU530, мини USB, 2хRS232/485, MicroSD-карта, 4096 I/O, 256К шагов, DM 64K слов, 7 расширений локальных I/O 683
AHPS05-5A Модуль питания для АН500, 100-240 50-60 Гц AC на внутреннюю шину DC 174
AHPS15-5A Модуль питания для АН500 200
AHRTU-DNET-5A Станция удалённого сбора данных для сети DeviceNet 272
AHRTU-PFBS-5A Станция удалённого сбора данных для сети ProfiBus 422
