NC300 - Контроллер для систем ЧПУ

Характеристики

  • Имеет встроенный 32-битный высокоскоростной двухъядерный процессор, с помощью которого можно создавать многофункциональные управляющие центры, работающие в режиме реального времени.
  • Удобный человеко-машинный интерфейс обеспечивает простое и эффективное управление
  • Автонастройка параметров сервоприводов в режиме реального времени, обеспечивает оптимальное управление механической системой
  • ПО ЧПУ CNCSoft предлагает пользователю удобные настройки и позволяет создавать пользовательские экраны.

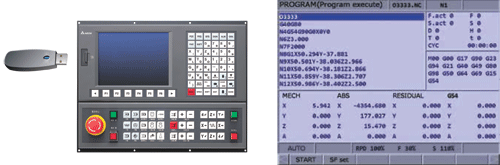

  • Встроенный USB интерфейс позволяет легко хранить, копировать и осуществлять резервное копирование данных. Позволяет выполнять программы напрямую с USB диска.


  • MPG (генератор импульсов): Функция MPG поддерживает импульсное задание и внешний ручной ввод. Функция симуляции MPG способна произвести точную симуляцию производственного процесса в любых рабочих условиях - это позволит проверить стабильность процесса и устранить ошибки исполнения или неполадки в работе оборудования.
  • Синхронное управление: положения по 3 осям, линейной интерполяции по 3 осям, круговой интерполяции по 2 осям
  • Компенсация рывков
    При значительном изменении ускорения, например, при резком изменении направления резки, могут возникать значительные вибрации и отдельные удары/рывки станка. Функция компенсации рывков управляет скоростью и меняет ускорение для подавления вибрации и ударов (рывков) и таким образом поддерживает стабильность и точность в течение длительной работы.

  • Управление разгоном/торможением: разгон/торможение до интерполяции; разгон/торможение по S-кривой

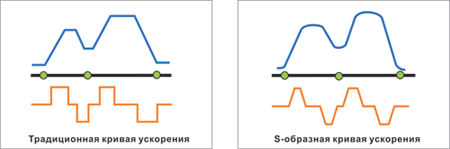

    Сглаживание S-образной кривой
    Профиль ускорения в виде S-образной кривой, служащий для плавного ускорения и замедления до интерполяции, минимизирует ошибки от вибраций, стабилизирует и повышает точность процессов обработки.


  • Высокая точность обработки
    • Автоматическое угловое замедление
      В процессе обработки замедление автоматически рассчитывается на углах перехода инструмента, что позволяет сохранить точность и скорость на углах по каждой оси и эффективно сглаживать весь процесс.

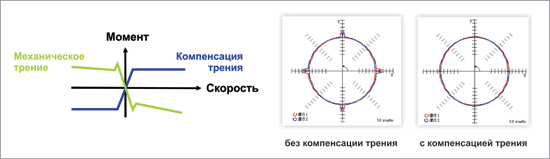

    • Компенсация трения
      Сервоприводы обеспечивают функцию плавной компенсации трения в режиме реального времени в высокоточном контуре регулирования скорости для коррекции крутящего момента.


  • Высокая скорость обработки данных

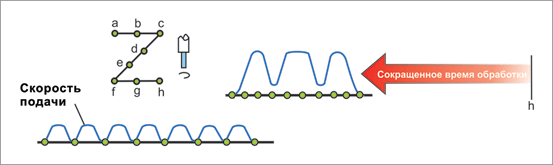

    • Высокоскоростная много блоковая функция предварительного расчета
      Функция позволяет достигать заданной точки по заданному пути и с заданной скоростью. Данная функция сокращает время обработки и повышает эффективность производства.

    • Аппроксимация кривой
      С функцией аппроксимации кривой сглаживается движение по оси при изменениях скорости. Повышается скорость и точность обработки, стабилизируется производственный процесс.

    • Поиск точек прерывания
      Функция находит необходимую точку среди заданных точек прерывания и выполняет программу с нее, что исключает необходимость полного повторения программы с начала, когда это не нужно. Это значительно сокращает время программирования и поиска по программе, особенно при больших размерах программы.
    • Автоматическое измерение длины инструмента
      Поддерживается функция пропуска - команда G31, позволяющая с помощью датчиков автоматически измерять длину инструмента. В режиме редактирования применяется команда G31 для перемещения по оси Z вниз и остановке в положении согласно датчику. Расстояние перемещения записывается и в дальнейшем учитывается при расчетах для компенсации длины инструмента. Команда G31 также может осуществлять немедленный останов одного блока и одновременное выполнение следующего блока.
  • Простота настройки системы
    • Автоматическая настройка размеров заготовки / длины инструмента
      Пользователю больше нет необходимости вводить размеры вручную. Можно просто использовать различные функции входов и команду G54 для определения размеров (координат) заготовки, данную функцию также можно применять и для определения длины инструмента.
    • Функция управления инструментом
      Функция позволяет пользователю настраивать номер инструмента, индекс возврата инструмента и блокировку инструмента. Это позволяет правильно выбирать необходимый инструмент, не позволяет повторное его использование и предотвращает неправильный выбор инструмента. Встроенный карусельный блок и инструментальные блоки позволяют увеличить скорость работы функции.
    • Настройка авто-усиления для сервосистемы
      ЧПУ с NC300 обеспечивают эффективную регулировку усиления при настройке машин. Данные по механической инерции, полосе пропускания системы, коэффициенты усиления автоматически рассчитываются и загружаются в сервоприводы для обеспечения максимального быстродействия системы.
  • Гибкое расширение системы при помощи модулей последовательного ввода/вывода
  • Защита от перегрузки
  • Минимальная дискретность задания: 0.001мм / 0.001°
  • Условия эксплуатации: 0 ~ +55°С / 10 ~ 95
