ASD-M Series

Характеристики

Основные характеристики:

  • Встроенные ПЛК и контроллер управления движением
    Встроенные функции ПЛК и управления движением позволяют настроить систему управления движением с высокой точностью без внешнего ПЛК в реальном времени

    Иллюстрация: Встроенные ПЛК и контроллер управления движением

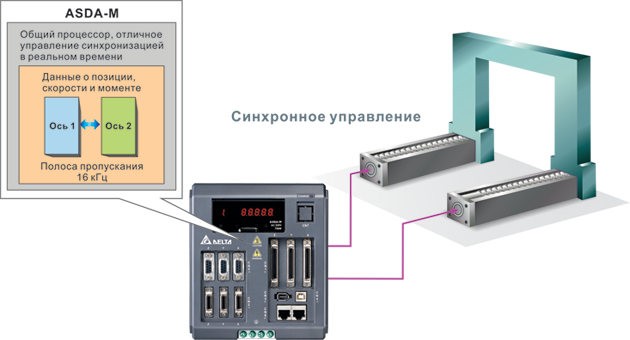

  • Улучшенное управление синхронным перемещением
    3 сервопривода могут обмениваться большим объемом данных без задержек.
    В механических системах ASD-M обеспечивает точное одновременное движение нескольких осей вне зависимости от того, одинакова нагрузка на оси или нет.

    Иллюстрация: Улучшенное управление синхронным перемещением
  • Многоосевая синхронная интерполяция
    Различные режимы для непрерывного управления движением, уже встроенные в ASD-M для высокоточного синхронного управления без задержек.

    Иллюстрация: Многоосевая синхронная интерполяция

  • Встроенный интерпретатор G-кодов
    Загрузка программы в G-кодах с панели оператора или ПК.

    Иллюстрация: Встроенный интерпретатор G-кодов
  • Функция E-CAM
    Легкость в настройке гибких механизмов с помощью трех ведомых осей или только одной ведущей оси.
    Переключение между ведущими/ведомыми осями определяется в настраемых пользователем параметрах.
    Программа ASDASoft позволяет создавать и редактировать профиль E-CAM.

    Иллюстрация: Легкость в настройке гибких механизмов
  • Высокая точность.
    Встроенный энкодер на 1 280 000 имп/об, что удовлетворяет очень деликатным применениям сервопривода, и гарантирует стабильную работу на очень низких скоростях.
    Поддержка как инкрементальных, так и абсолютных энкодеров
  • Превосходное подавление вибрации.
    Встроенная функция автоматического подавления низкочастотной вибрации реализована с помощью двух фильтров, минимизирующих и полностью устраняющих вибрацию исполнительного механизма.

    Иллюстрация: Исполнительный механизм   График: подавление вибрации
  • Полностью замкнутый контур позиционирования
    Позволяет устранять погрешности позиционирования из-за таких механических явлений как люфт и эластические деформации.
  • Функции захвата и сравнения в реальном времени
    Способность запоминать мгновенное значение текущей координаты во время движения. Отклик - 5мкс.
    Командой захвата (CAPTURE) может служить сигнал с фотодатчика метки, или др. бесконтактных выключателей.
    Функция COMPARE может применяться при использовании промышленных CCD камер.
  • Высокая динамика
    Полоса пропускания до 1 кГц.
    Время успокоения менее 1 мс.
    Время изменения скорости двигателя от -3000 до 3000 об/мин составляет 7мс (без нагрузки).

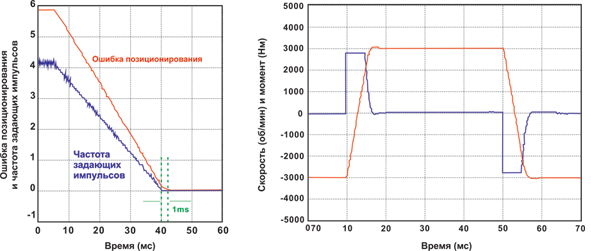

    Графики: ошибка позиционирования и частота задающих импульсов.
  • Поддержка обмена данными по высокоскоростной и надежной сети
    в реальном времени

    Поддержка протокола CANopen (скорость передачи данных до 1 Mbps по протоколу CANopen DS301; поддерживает режимы управления движением по протоколу CANopen DS402)
    Возможность реализации эффективной системы с коммуникацией через DMCNET при помощи Delta Human Machine Controller (HMC)
    Поддержка модулей удаленного ввода/вывода по шине DMCNET.
