DVP-MC Series
Контроллеры управления движением по протоколу CANOpen или EtherCat
DVP-10MC
DVP-10MC Контроллер движения + ПЛК в одном корпусе. Управляет приводами Delta ASD-A2 по шине CAN.
Контроллер многокоординатного движения.

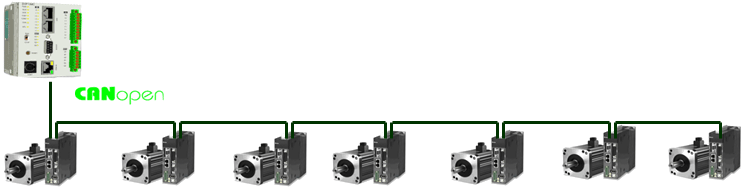

Управляет приводами по протоколу CANOpen.
Основные характеристики:
Поддержка до 16 приводов (координат) одновременно:
Мощное решение для сложных систем
- Поддержка виртуальных приводов
- Управление скоростью
Функция E-CAM (“электронный кулачок” с макс. 2048 точек) и электронный редуктор
Идеально подходит для вращающихся устройств или устройств типа «летающие ножницы»Линейная и угловая интерполяция (2.5D) Поддержка функций G-код при вводе данных

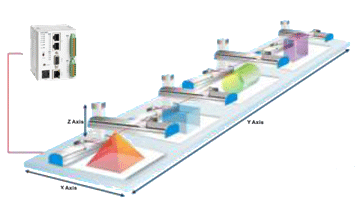

Адаптирован для многокоординатного движения
Работа с абсолютными и относительными перемещениями
Встроенные Ethernet, CANopen, RS-485 и интерфейс энкодера - Поддержка внешних энкодеров
- Поддержка высокоскоростного обмена и синхронизации (30 мкс)
Скорость передачи данных 1Mб/с

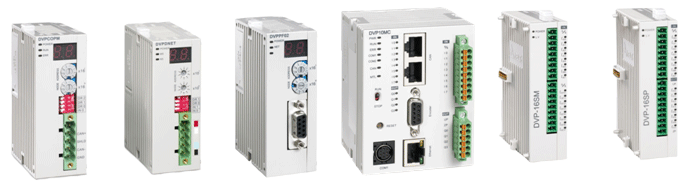

Повышает точность управления движениемПоддержка право- и левосторонних модулей расширения
Упрощает расширение конфигурации системы до 480 точек входов/выходов и использование DeviceNet, PROFIBUS
DVP-15MC
Управление приводами по шине CANopen (базовый протокол связи CANopen DS301 и протокол управления движением DSP402)
Основные характеристики:
- Управление до 24 реальных осей
- Поддержка виртуальных приводов
- 2 встроенных интерфейса энкодера + 1 интерфейс абсолютного энкодера SSI
- Простота использования благодаря встроенным инструкциям управления движения, вкл. Jerk, BufferMode, координатного перемещения и т.п.
- Инструкции позиционирования по отдельным осям поддерживает стандартные библиотеки инструкций управления движением
- Готовые инструкции E-CAM (“электронный кулачок”) и электронный редуктор.
- Идеально подходят для барабанного ножа и устройств типа «летающие ножницы»
- Поддержка G-кодов: до 8 осей, линейная / дуговая / спиральная интерполяция
- Операции с плавающей запятой: 1 ГГц, поддержка LREAL
- Управление 4 приводами с частотой синхронизации 2мс и 8 приводами с частотой синхронизации 4мс
- Встроенные быстродействующие входы/выходы: 16DI/8DO
- Память: программа 20 Мб, память позиций перемещения 20Мб
- Встроенные Ethernet, CANopen, RS-485 : DVP-15MC: 1 порт CANopen в качестве хоста или ведомой станции, 1 порт CANopen (Motion) для управления движением, 2 порта Ethernet, 1 порт RS-232 и 1 порт RS-485 DVP-50MC: 2 порта CANopen в качестве хоста или ведомой станции, 1 порт EtherCAT для управления движением, 1 порт Ethernet, 1 порт RS-232 и 1 порт RS-485
- Поддержка SD-карты
- Поддержка право- и левосторонних модулей расширения
