Delta Electronics

Вторичные источники питания:

60 Вт для 1-фазной сети в пластиковом корпусе
60 Вт для 1-фазной сети в металлическом корпусе
120 Вт для 1-фазной сети в металлическом корпусе
240 Вт для 1-фазной сети в металлическом корпусе
480 Вт для 1-фазной сети в металлическом корпусе
60 Вт для 3-фазной сети в металлическом корпусе
120 Вт для 3-фазной сети в металлическом корпусе
240 Вт для 3-фазной сети в металлическом корпусе
480 Вт для 3-фазной сети в металлическом корпусе

Особенности

• Простой монтаж на DIN рейку
• Защита от перегрузок
• Защита от перегрева
• Защита от перенапряжения
• Расширенный температурный диапазон
• Ожидаемый срок эксплуатации - 10 лет
• Увеличение мощности до 150% в течение 3-х секунд
• Компактная простая конструкция
• Резервирование
• Привлекательная цена
• Гарантия - 3 года

11 моделей монтируемых на DIN-рейку блоков питания с выходом 24В:

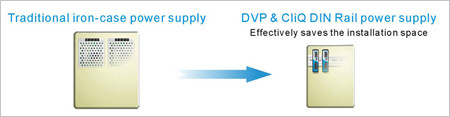

Применение стандартных клемм М3/М4 и стандартной DIN рейки упрощают монтаж и экономят место.


Защита от перегрузки. Серия CliQ имеет защиту от перегрузки (OLP/OCP) для предотвращения возможности повреждения оборудования в случае сверхтока. Когда выходной ток превышает 150% от номинала, то выходное напряжение источника начинает снижаться автоматически.
Когда данное снижение напряжения достигнет минимального значения (нижней точки возможного напряжения), то источник питания перейдет в импульсный режим выхода (bouncing mode).
Как только перегрузка исчезает, источник питания возвращается в нормальный режим работы.

Защита от перенапряжения. В случае получения сигнала ошибки от устройства обратной связи о принудительном повышении напряжения на выходных клеммах источника питания, цепь защиты от перенапряжения переводит источник питания в режим выхода 2 (выходное напряжение 30-32В) и выходно напряжение удерживается менее 35-ти вольт. Когда ошибка устраняется, выходное напряжение возвращается в 24 В автоматически.

Защита от короткого замыкания. В случае возникновения короткого замыкания на клеммах источника питания, защита преводит источник питания в импульсный режим выхода (bouncing mode) до тех пор, пока короткое замыкание не устранится.

Защита от перегрева. В случае, если перенапряжение или перегрузка длится длительное время и преводит к повышению температуры, термальная защита переводит источник питания в импульсный режим выхода (bouncing mode), до тех пор, пока проблема не устранится.

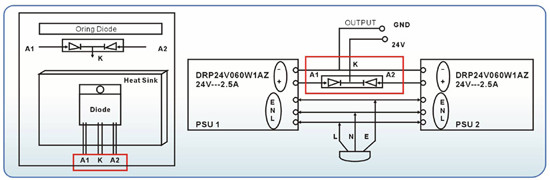

Режим резервирования или параллельной работы. Блоки питания серии СliQ могут работать в резервированном, либо в параллельном режиме работы. В резервированном режиме один источник тянет всю нагрузку, но при его поломке второй (резервный) перехватывает нагрузку на себя. В параллельном режиме оба источника работают с половинной нагрузкой. В случае сбоя какого-либо источника, второй продолжит работу уже с полной нагрузкой.

Другие возможности

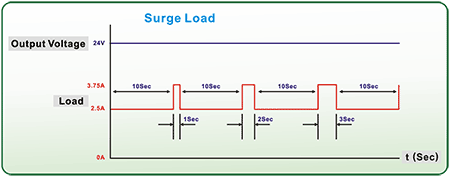

Импульсная нагрузка. График внизу иллюстрирует типичные возможности работы источника питания с имульсной нагрузкой. Источник питания способен выдерживать импульсы нагрузки в 150% от номинала в течение 3-х секунд с периодом повторения от 10 секунд. При этом выходное напряжение будет меняться не более чем на +/- 5% от диапазона регулировки (+/- 300 мВ)

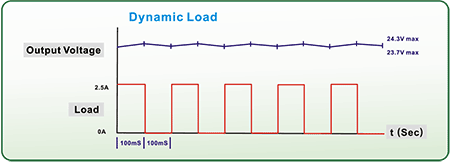

Динамическая нагрузка. Источник питания способен работать с динамическим изменением нагрузки от 0 до 100%. При этом выходное напряжение будет меняться не более чем на +/- 5% от диапазона регулировки (+/- 300 мВ)


‧Output Voltage Adjustment

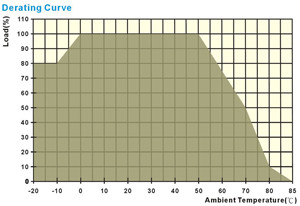

The output voltage is 24VDC, which can be adjusted from 22V to 28VDC on the potentiometer ADJUST on the front panel of each power supply. Note： 1. DO NOT use the power supply in the area outside the shaded portion as shown in the graph; otherwise the internal parts may be damaged. 2. If the ambient temperature is higher than 50°C, the output capacity will drop 2.5% per Kelvin increase in the temperature. If the output capacity does not drop, the power supply will enter the thermal protection mode. 3. If you would like to mount the power supply in other directions, please contact your supplier for technical supports. 4. Please leave 2cm space between the power supply and other devices.
