Применение функции загрузки G-кода новых панелей DOPB-PS
На примере ПЛК DVP20PM и панелей оператора DOP-B07PS

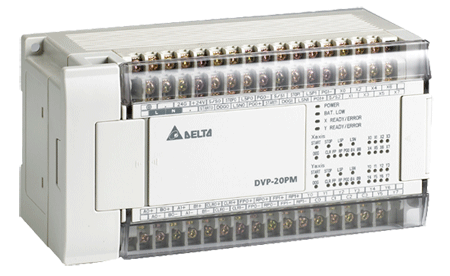

Для решения задач управления перемещением представляем контроллер серии РМ – DVP20PM, управляющий 3 осями в режиме Step/Dir.
Файлы G-кода представляют собой преобразованные в схему управления движением (траектории перемещения) файлы Autocad, что значительно облегчает программирование всей системы, управляющей перемещением.
Благодаря перекодировке в G-код можно создавать сложные профили в Autocad и реализовывать их, избегая трудоемкого программирования ПЛК высококвалифицированными специалистами.
Проблема возникает, когда необходимо перепрограммировать ПЛК DVP20PM во время работы, например, что-то изменить в конфигурации, заданной исходным файлом Autocad, а ПК применить для решения данной задачи непосредственно в производственных условиях не всегда возможно.
В этом случае на помощь придет новая панель оператора DOPB-PS.
Изменение профиля G-кода с помощью данной панели оператора осуществляется следующим образом:
- Создайте файл Autocad
- Переведите его в G-код и сохраните на любом USB-носителе

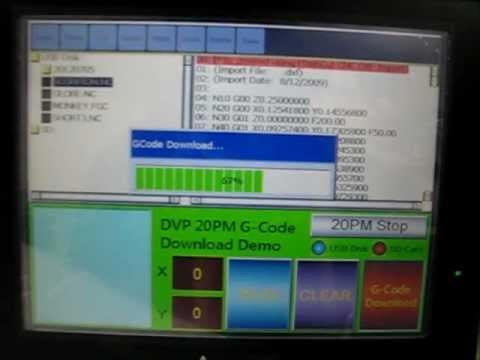

- Подсоедините USB-носитель к панели DOPB-PS и выгрузите файл в ПЛК DVP20PM
- Запустите программу

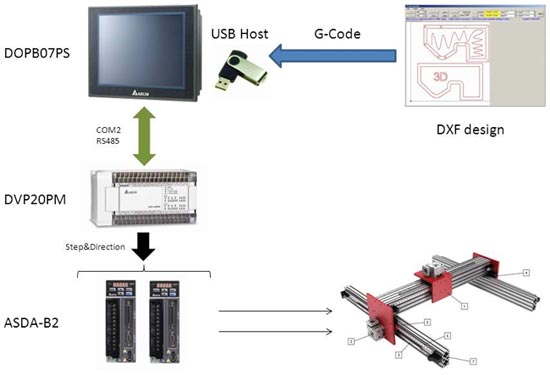

DVP20PM + DOPB-PS и G-код: пример применения
Это несложное приложение может быть применено во многих сферах – распил древесины, плазменная резка, шлифовка, склейка, операции металлообработки и т.д.
В ближайшее время данная функция будет реализована и на контроллере управления перемещением DVP10MC (ПЛК с CANopen).
