[ 17.11.2009 ]

Особенности применения трехфазных приводов переменного тока в однофазной сети

Особенности применения трехфазных приводов переменного тока в однофазной сети

При соблюдении некоторых условий становится возможным использование преобразователей частоты с трехфазным питанием 220В и 380В серий VFD-B и VFD-F при питании их однофазным напряжением 220В и 380В соответственно.

Большинство типов промышленного оборудования и электродвигателей требуют 3- фазную питающую сеть. Для применений в условиях не планируемых, как промышленные или коммерческие, 3-фазные питающие сети не применяются из-за их высокой стоимости. Для использования 3- фазного оборудования в однофазной сети применяются коммутаторы, статические преобразователи напряжения, частотные преобразователи. Благодаря удешевлению приводов переменного тока и повышению их надёжности, наиболее эффективным способом является замена 1-фазного двигателя на 3-фазный и подключение его через частотный преобразователь.

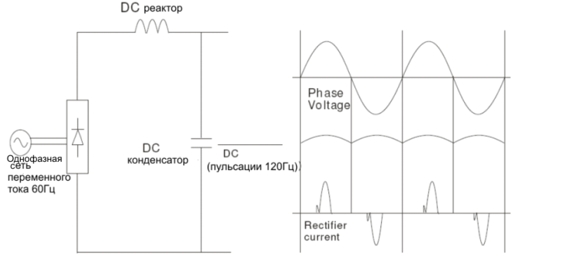

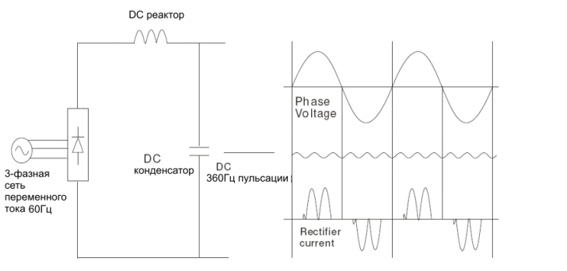

Области применения приводов с однофазным питанием - насосы для перекачки воды, центрифуги, системы ирригации. Такие электроприводы маломощны и не всегда удовлетворяют владельцев. Необходима замена их на 3-фазные приводы. Но при этом возникают некоторые особенности, которые рассматриваются далее. Это связано с применением простых и недорогих 6-типолупериодных выпрямителей в обычных частотно-регулируемых приводах с широтно-импульсной модуляцией. Дополнительной особенностью является то, что напряжение, выпрямленное 6-типолупериодным выпрямителем (на шине DC) имеет пульсации 360Гц при включении в 3-фазную питающую сеть 60Гц (Рис.1), и 120 Гц при включении в 1-фазную сеть (Рис.2). При этом, полный коэффициент гармоник тока при 1-фазном включении составляет 90%, когда при 3-фазном он не превышает 40%, и при одинаковой величине выпрямленного напряжения амплитуда пульсаций напряжения на DC шине при однофазном включении значительно выше. Таким образом, для предотвращения перенапряжений выпрямителя и DC компонентов при однофазном включении частотного преобразователя необходимо уменьшать номинал двигателя.

Проведено тестирование 3-фазных моделей преобразователей серий VFD-B и VFD-F при включении в 1-фазную сеть, а также проверка соответствия такого применения UL стандартам для однофазных питающих сетей при дефорсированной нагрузке.

Используя такое включение, обратите внимание на правильность подключения для предотвращения аварийных ситуаций.

привод с однофазным питанием привод с трехфазным питанием

Выбор схемы подключения к сети, мощности привода, входного и выходного токов для приводов переменного тока.

К 1-фазной сети подключаются клеммы R-S (L1-L2) 3-фазного преобразователя частоты. Необходимо выбрать уменьшенную мощность и выходной ток. Так как входной ток обычно в два раза превышает уровень выходного тока проходящего через IGBT, его снижение является основным условием использования привода. Причиной увеличения входного тока является снижение величины коэффициента мощности и преобразование 3-фазного тока в 1-фазный. Снижение коэффициента мощности по сравнению с 3-фазным включением происходит из-за увеличения коэффициента гармоник входного тока.

При использовании DC реактора для 1-фазного включения коэффициент мощности обычно равен 0,7, когда при 3-фазном включении его величина обычно составляет 0,9. Включение привода переменного тока без DC реактора повышает коэффициент гармоник входного тока, поэтому необходимо его всегда применять.

Для подбора необходимого частотного преобразователя и DC реактора к имеющемуся двигателю необходимо руководствоваться таблицей. Все преобразователи Дельта мощностью более 15кВт имеют встроенный DC реактор. При применении преобразователя необходимо ориентироваться на значения мощности и диапазона тока , приведённые на его шильдике. В противном случае качественной работы оборудования не будет, произойдёт его быстрый износ и будет аннулирована гарантия.

Допустимые диапазоны входной частоты и напряжения сети.

Приведённый в таблице диапазон токов привода соответствует однофазному входу и частоте 60Гц. Диапазон напряжения 1-фазной сети 220/440В должен быть -10%...+5%, а 3-фазной -10%...+15%.

При 1-фазном подключении среднее значение напряжения DC шины будет меньше, чем при 3-фазном подключении. При 1-фазном включении необходимо уменьшить допустимые колебания входного напряжения. Таким образом, максимальное выходное напряжение будет несколько меньше входного напряжения. Входное напряжение для 230В моделей не должно быть меньше 228В, а для 460В моделей – меньше 406В, чтобы гарантировать напряжение на двигателе не менее 207В и 415В соответственно. Для улучшения момента при 60Гц на полной нагрузке, необходимо стабильное входное напряжение. Для обеспечения требуемого диапазона мощностей двигателя полезно применить дополнительно трансформатор.

Таблица даёт возможность подобрать преобразователь частоты для двигателей 220В и 440В.

По таблице можно проверить данные по входному и выходному току привода, току DC реактора, моделям преобразователей, предохранителям, автоматическим выключателям, сечению проводов. Подключение дополнительного DC реактора - стандартный способ уменьшить пульсации напряжения DC шины и увеличить фактор мощности для всех моделей. Для правильного выбора по таблице частотного преобразователя необходимо иметь информацию о мощности двигателя и его номинальном токе.

Мощность двигателя (220В) Входные клеммы Входной ток VFD Выходной ток VFD Ток DC- дросселя Модель VFD Автомат. выключатель Сетевые предохр. BUSSMANN Хар-ки дросселя пост. тока Сеч. пров.
1,5 кВт R-S (L1-L2) 22A 8,5А 21,2А VFD037B23A VFD037F23A 40А JJN-40 0.83mH 32A 8AWG
2,2 кВт R-S (L1-L2) 28A 13А 27А VFD055B23A VFD055F23A 50А JJN-50 0.65mH 40A 6AWG
3,7 кВт R-S (L1-L2) 37,4A 17А 36А VFD075B23A VFD075F23A 75А JJN-75 0.5mH 55A 4AWG
5,5 кВт R-S (L1-L2) 55A 25А 53А VFD110B23A VFD110F23A 100А JJN-100 0.35mH 80A 4AWG
7,5 кВт R-S (L1-L2) 59A 29А 62А VFD150B23A VFD150F23A VFD185B23A VFD185F23A VFD300B23A VFD300F23A 125А JJN-125 0.3mH 90A 3AWG
11 кВт R-S (L1-L2) 81,5A 40А 74А VFD220B23A VFD220F23A VFD370B23A VFD370F23A 150А JJN-150 0.23mH 120A 2AWG

Мощность двигателя (380В) Входные клеммы Входной ток VFD Выходной ток VFD Ток DC- дросселя Модель VFD Автомат. выключатель Сетевые предохр. BUSSMANN Хар-ки дросселя пост. тока Сеч. пров.
0,75 кВт R-S (L1-L2) 4,7A 2,2А 4,6А VFD015B43A VFD015F43A VFD022B43A VFD022F43A 10А JJN-10 7.8mH 6A 14AWG
1,5 кВт R-S (L1-L2) 12,3A 4,7А 12А VFD037B43A VFD037F43A 25А JJN-25 3mH 18A 10AWG
2,2 кВт R-S (L1-L2) 15,4A 7,2А 15А VFD055B43A VFD055F43A 30А JJN-30 2,4mH 22A 8AWG
3,7 кВт R-S (L1-L2) 21A 10А 20А VFD075B43A VFD075F43A VFD110F43A 40А JJN-40 1,7mH 30A 8AWG
5,5 кВт R-S (L1-L2) 27,5A 13,3А 26,5А VFD110B43A VFD150B43A VFD150F43A 60А JJN-60 1,4mH 80A 6AWG
7,5 кВт R-S (L1-L2) 35A 16,5А 33А VFD185B43A VFD185F43A VFD220B43A VFD220F43A VFD300B43A VFD300F43A 75А JJN-75 1mH 50A 4AWG
11 кВт R-S (L1-L2) 38A 21А 39А VFD370B43A VFD370F43A 100А JJN-100 0.9mH 60A 4AWG
15 кВт R-S (L1-L2) 47,5A 25А 49А VFD450B43A VFD450F43A 100А JJN-100 0.78mH 75A 4AWG
18,5 кВт R-S (L1-L2) 57A 30А 58А VFD550B43C VFD550F43A 125А JJN-125 0.65mH 85A 3AWG
22 кВт R-S (L1-L2) 79,4A 42А 81А VFD750B43C VFD750F43A 150А JJN-150 0.46mH 120A 2AWG
30 кВт R-S (L1-L2) 105A 52А 110А VFD900F43C 225А JJN-225 0.35mH 160A 1AWG
37 кВт R-S (L1-L2) 124A 65А - VFD1100F43C 250А JJN-250 - 3/0AWG
45 кВт R-S (L1-L2) 181A 95А - VFD1320F43A 400А JJN-400 - 3/0AWG
55 кВт R-S (L1-L2) 230A 120А - VFD1600F43A 500А JJN-500 - 3/0AWG
75 кВт R-S (L1-L2) 266A 140А - VFD1850F43A 500А JJN-500 - 4/0AWG
90 кВт R-S (L1-L2) 310A 161А - VFD2200F43A 600А JJN-600 - 4/0AWG
