VFD-E Series

Подключение

Подключение

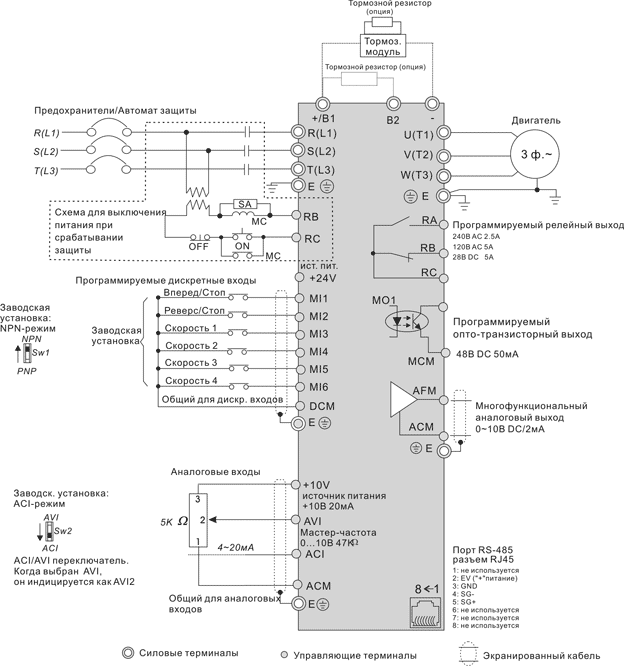

Примечание: Данная схема не является готовой для практического использования, а лишь показывает назначение и возможные соединения терминалов, выходные цепи преобразователя частоты.
На рисунке показано подключение источника питания 3фазы/380 В переменного тока, при подключении источника питания 1фаза/220В (для соответствующих моделей ПЧ) можно использовать любые два из терминалов R, S, T.
